FZN21系列戶內交流真空負荷開關

FZN21高壓真空負荷開關及組合電器，適用于三相交流12kV, 24kV 和40.5kV、50/60HZ的電力系統中，或與成套配電設備及環網開關柜，組合式變電站等配套使用，廣泛用于域網建設改造工程、工礦企業、高層建筑和公共設施等，可作為環網供電或終端，起著電能的分配、控制和保護的作用。該產品技術 性能符合IEC出版物60265-1/FDIS《高壓負荷開關，第一部分：額定電壓1kV以上52kV以下的高壓負荷開關》、IEC60420《高壓交流負荷開關-熔斷器組合電器》、GB16926《交流高壓負荷開關-熔斷器組合電器》、GB3804《交流高壓負荷開關》的規定。該型負荷開關及組合電器主要由框架、隔離開關（組合器的限流熔斷器在隔離開關上）、真空開關管、接地開關、彈簧操作機構等組成。具有開斷能力大、安全可靠、電壽命長、可頻繁操作、結構緊湊、體積小、重量輕、基本不需要維修等優點。還具有開斷額定電流、過載電流，熔斷器組合電器可開斷短路電流和防止設備缺相運行能力，開關有明顯可見的隔離斷口。隔離開關、真空開關，接地開關之間互相聯鎖（機械聯鎖），以防止誤操作，達到真正五防的安全技術標準。

產品參數

技術參數

FZN21技術參數
額定電壓	kV	12	24	40.5
額定電流	A	630	630	630
額定頻率	Hz	50/60	50/60	50/60
額定短路關合電流	kA Peak.	50	31.5	31.5
額定峰值耐受電流	kA Peak.	50	50	50
短時耐受電流	kA eff.
1秒		25
3秒		20	20	20
最大開斷電流（連熔斷器使用時） IEC 62271-105(IEC 420 1990-11)	A	2000	2000	1700
最大熔斷器電流（XRNT 熔斷器）	A	200	200	100
額定短時工頻耐受電壓 50Hz 1 min,:
- 相間及對地	kV	42	65	95
- 斷口間	kV	48	79	110
額定雷電沖擊耐受電壓1.2/50μs
- 相間及對地	kV	75	125	185
- 斷口間	kV	85	145	215
機械壽命
-真空管	cycles	10000	10000	10000
-負荷開關和接地開關	cycles	2000	2000	2000

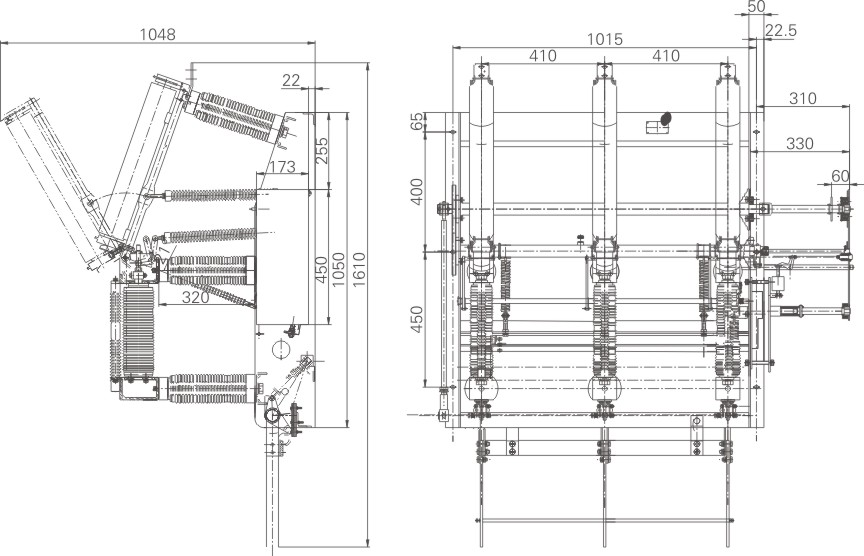

外形尺寸圖
